Модераторы: Radiomann, Gnat

Andrew79Сообщения: 325Зарегистрирован: Пт авг 16, 2013 1:23 pmОткуда: Калуга

Как и чем аккуратно разобрать селеновый выпр. АВС-80-260?

В.И.Сифоров, Радиоприемные устройства, военное издательство мин. обороны СССР, Москва – 1954г.
Р.М.Терещук, Р.М.Домбругов, Н.Д.Босый, Справочник радиолюбителя, изд. академии наук, Киев – 1962г.

GnatСообщения: 21214Зарегистрирован: Вт фев 01, 2011 10:06 pmОткуда: Севастополь,город русских моряков

Сообщение

Gnat » Сб фев 20, 2016 1:07 pm

Верхняя крышка сдвигается как в пенале и вынимается. Немного ножём развальцевать.Потом всё рассыплется,но квадратики селеновые всё равно сгорели,а сгорели видимо ток большой был,либо электролиты надо тренировать,либо меж каскадный конденсатор с большой утечкой и пошёл плюс анода на управляющую сетку выходной лампы.

Сообщение

Andrew79 » Сб фев 20, 2016 1:14 pm

Сообщение

Gnat » Сб фев 20, 2016 1:17 pm

Запах специфический!!!!! лезвие ножа вдоль поставь и загони молоточком потихоньку,

Opr_2010Сообщения: 227Зарегистрирован: Чт авг 30, 2012 4:00 pmОткуда: г.Протвино МО

Сообщение

Opr_2010 » Сб фев 20, 2016 3:05 pm

Я обычно делал это стальной металлической линейкой: за уголок с одной стороны осторожно заводишь и пальчиками без фанатизма по всей плоскости линейку выравниваешь. Затем вторую сторону аналогично. После ремонта завальцовываешь тоже пальчиками на плоском столе, но уже через деревянную линейку. Следов практически не заметно.

Последний раз редактировалось Opr_2010 Сб фев 20, 2016 3:10 pm, всего редактировалось 1 раз.

RadiomannСообщения: 8039Зарегистрирован: Чт мар 03, 2011 11:02 pm

Сообщение

Radiomann » Сб фев 20, 2016 3:08 pm

Аккуратно, одним движением, провести ножом между крышкой и бортиком.
Крышка выдвинется, как писал Ю.В. Выкиньте всё дерьмо, что там внутри, и если уж очень хочется сохранить внешний вид, впаяйте диоды.

В цене ABC 80260 и All

В цене ABC 80260 и All

Сообщение

Andrew79 » Сб фев 20, 2016 9:25 pm

РинатСообщения: 829Зарегистрирован: Пн май 13, 2013 9:06 pmОткуда: Екатеринбург

Сообщение

Ринат » Сб фев 20, 2016 10:00 pm

На эстонии 2 у меня тоже сильно греться начал мост селеновый,не дождался кончины ,впаял мост.

Сообщение

Radiomann » Сб фев 20, 2016 10:03 pm

Andrew79 писал(а):Вот только пока не решил сколько. По одному в плечо или по два?

Зачем же по два? Возмите диоды необходимого напряжения и тока, и все дела.

Сообщения: 1406Зарегистрирован: Пн сен 27, 2010 5:17 pmОткуда: Минск

Сообщение

Валерий » Сб фев 20, 2016 10:06 pm

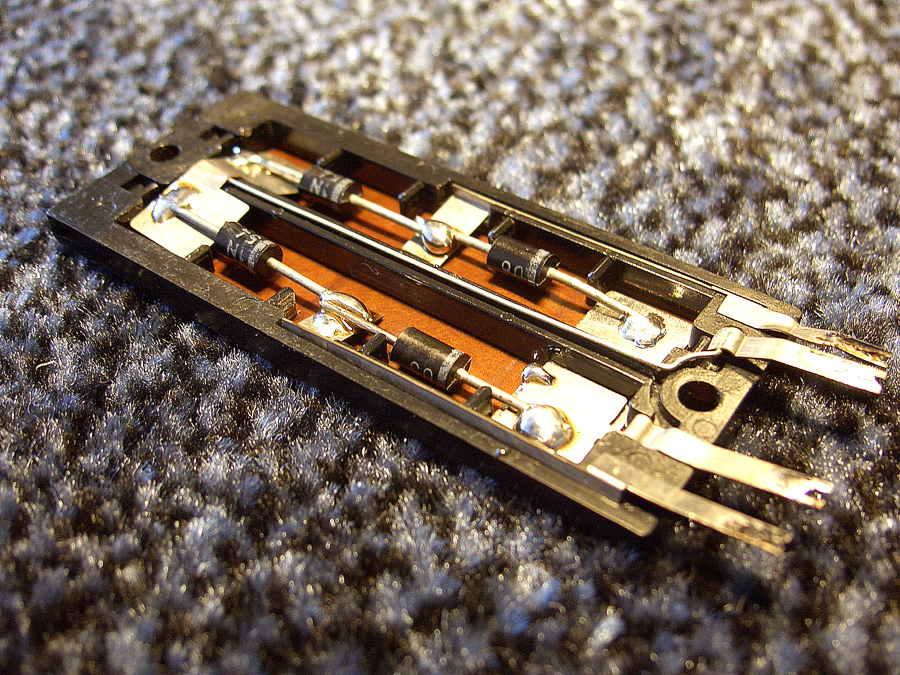

А я всегда их выкидываю превентивно и ставлю мост.
Зачем оставлять потенциальную неисправность?

И зачем его перефаршировывать?
Мост можно поставить размером 7Х7 мм, среди проводов его и найти будет трудно.

Викторович 1957Сообщения: 1050Зарегистрирован: Сб фев 07, 2015 11:20 pmОткуда: Тульская обл.

Сообщение

Викторович 1957 » Сб фев 20, 2016 10:10 pm

ivanovich64 писал(а):мой вариант

Больше всех нравится.И мультипликативные помехи будут ослаблены.

Последний раз редактировалось Викторович 1957 Ср фев 24, 2016 11:09 pm, всего редактировалось 1 раз.

R3PME,
Владимир Викторович.

Сообщение

Andrew79 » Сб фев 20, 2016 10:14 pm

ivanovich64Сообщения: 1310Зарегистрирован: Пн дек 17, 2012 8:26 pmОткуда: Донецк, ДНР

Сообщение

ivanovich64 » Сб фев 20, 2016 10:31 pm

Недавно столкнулся с интригой: Лежит в коробочке пять “шоколадок”, одна из них содержит диодный мост, а какая?, не помню. Пришлось разбирать.
Теперь на задней поверхности готовых к использованию маркером рисую мостик.

Сообщение

Andrew79 » Сб фев 20, 2016 11:33 pm

Абсолютно везде пестрят объявления “скупка радиодеталей”, “куплю радиодетали дорого”, “куплю советские транзисторы, микросхемы, конденсаторы так далее”. Кому они вообще нужны?

Думаю, большинство уже в курсе. Их сдают, чтобы получить драгоценные металлы: золото, серебро, платину, палладий. Именно поэтому люди далекие от радиотехники и электроники скупают их килограммами. Скупщики ходят по домам и покупают за копейки радиохлам. Потом из этого хлама они откусывают дорогие радиоэлементы. Некоторые из них сидят на рынках и также принимают различные платы.

Внимание, статья писалась еще в далеком 2013 году. Сейчас цены в разы дороже!

Скупка конденсаторов

В цене ABC 80260 и All

Цена за 1 кг может достигать до 70 000 рублей! Почему эти конденсаторы самые дорогие? В них содержится самый дорогой драгметалл – платина и золото. Цены на конец 2012 года на драгметаллы: золото – 1620 руб за грамм, серебро – 30 руб за грамм, платина – 1500 руб за грамм, палладий 700 руб за грамм. Цены чуть округлены для удобства восприятия. В таких конденсаторах больше всего платины, если верить интернету, то до 20 грамм на 1000 штук. Сейчас достать такие конденсаторы очень и очень трудно.

Росимущество:  Биография, новости, фото, дата рождения, пресс-досье. Персоналии ГлобалМСК.ру.

Их цена может достигать до 40000 рублей за килограмм.

В цене ABC 80260 и All

Большой интерес представляют также рыжие конденсаторы КМ-Н30. Их цена достигает до 35000 руб за кило.

В цене ABC 80260 и All

Их цена до 30000 руб за килограмм.

В цене ABC 80260 и All

Конденсаторы

Хотя, конденсаторы советского производства и имеют повышенное содержание драгоценных металлов, а значит и высокую стоимость, но разновидностей данной радиодетали не столь много. Наиболее востребованными являются конденсаторы, имеющие серию КМ и маркировку H 30 и 5Д – именно в них содержится высокий процент золота и платины. Конденсаторы данных серий могут быть и зеленые и рыжие, но рыжие имеют более низкую стоимость, так как в них содержится меньший процент драгоценных металлов.

Но в любом случае, цена на них столь высока, что продав килограмма три соответствующей официальной компании, которая на законных основаниях занимается скупкой радиодеталей, можно выручить значительную сумму денег. Ее вам хватит на безбедную жизнь в течение хотя бы полугода. Цены на советские конденсаторы зависят от вида драгметалла, и от его содержания в детали.

Скупка микросхем

Здесь уж раздолье так раздолье. Покупаются 99% любых микросхем. Они могут быть в круглых, керамических, планарных или металлических корпусах. Здесь целесообразней было бы остановиться на самых высокодоходных микросхемах. Тут правило одно: если пахнет золотом, значит такую микросхему принимают без всяких проблем. В основном это позолоченные контакты и корпус.

Итак, представляю вашему вниманию самые высокооплачиваемые микросхемы.

133ЛА1 – до 12 рублей за штуку

В цене ABC 80260 и All

133ЛА8 – до 26 рублей за штуку

В цене ABC 80260 и All

542НД1 – до 28 рублей за штуку

В цене ABC 80260 и All

К5ЖЛ014 – до 55 рублей за штуку

К5ТК011 – до 55 руб за штуку

В цене ABC 80260 и All

Микросхемы могут быть абсолютно другие по названию, но если она похожи на те, которые я выставил на фото, то их тоже примут за такую же цену. Как вы видите, их выводы и корпуса позолочены. Увидите что-нибудь из этого, то сразу отложите в специальную баночку.

Вот микросхемы, которые принимают за хорошую цену. Как вы видите, они все имеют позолоту.

В цене ABC 80260 и All

Остальные микросхемы не достойны внимания в качестве продажи на драгметаллы, так как стоят копейки.

Скупка транзисторов

Рассмотрим также самые дорогие из них.

КТ909А-Б – до 30 руб за штуку

В цене ABC 80260 и All

КТ904,907,914 “заточены” под желтый болт – до 40 руб за штуку

В цене ABC 80260 и All

КТ970А – до 30 руб за штуку.

В цене ABC 80260 и All

КТ602-604 и им подобные с желтыми ножками. Цена за штуку – до 30 рублей.

В цене ABC 80260 и All

Как вы заметили, все представленные транзисторы также в позолоте.

Скупка остальных радиодеталей

Большим спросом пользуются переменные резисторы. Их цена варьирует от 5 до 10 рублей за штуку.

В цене ABC 80260 и All

Некоторые виды реле. Например РЭС-7. Его цена до 500 руб за штуку.

В цене ABC 80260 и All

Принимают только определенные виды реле определенных годов и серий. Кто желает все-таки сдавать реле, то советую вам прочесать интернет и точно узнать, какие реле какого года принимают.

Ну и, конечно, в деле разъемы с позолоченными контактами. Если вы увидите желтый отблеск на таких разъемах, то можете смело их сдавать. Цены здесь могут также изменяться от 50 копеек до 3 рублей за один контакт. Умножайте цену на количество контактов – вот вам и цена разъема.

А также советские ламели примерно 1000 руб за кило. Кто не понял, что такое ламели, вспомните катридж Денди.

В цене ABC 80260 и All

Старые радиодетали

В цене ABC 80260 и All

Конденсаторы «КБ» («Конденсатор бумажный»). До 1941 г. именовались «БК». Обкладки — алюминий, диэлектрик — бумага в парафине. Корпус — пропарафиненная бумага. Выпускались с 1930-х по 1960-е годы. Широко использовались в низкочастотных цепях вещательных приемников.

Конденсаторы «CC». («Слюдосеребряные») Этикетка заполнена от руки 1940-е годы.

В цене ABC 80260 и All

В цене ABC 80260 и All

В цене ABC 80260 и All

В цене ABC 80260 и All

В цене ABC 80260 и All

Подстроечные конденсаторы «КПК».

В цене ABC 80260 и All

Конденсаторы других типов. (1940-е — 1970-е годы)

В цене ABC 80260 и All

Оксидный конденсатор послевоенной модели. (конец 1940-х годов) Диэлектрик — бумага, пропитанная пастообразным электролитом, обкладки — губчатая поверхность алюминиевой фольги. Корпус — алюминий.

Оксидные конденсаторы «КЭ». (1950-1960)

В цене ABC 80260 и All

Оксидные конденсаторы «ЭМ».

В цене ABC 80260 и All

Резисторы отечественного производства.

Росимущество:  Ren34 содержание реле цены и стоимости драгоценного металла

В цене ABC 80260 и All

Резисторы МЛТ и ВС.

В цене ABC 80260 и All

Резисторы зарубежного производства.

В цене ABC 80260 и All

В цене ABC 80260 и All

В цене ABC 80260 и All

Селеновые выпрямители с открытыми шайбами.

В цене ABC 80260 и All

Селеновые выпрямительные мосты закрытой конструкции. (конец 1950-х — 1970-е годы).

В цене ABC 80260 и All

Первые отечественные кремниевые и германиевые диоды. (1950-1960-е годы)

В цене ABC 80260 и All

Первые отечественные транзисторы.

В цене ABC 80260 и All

В цене ABC 80260 и All

В цене ABC 80260 и All

Что еще почитать по теме

  • За DXами в полнолуние!
  • Проволочная антенна G5RV. История создания
  • Видеосюжет по демонтажу 450-ти метровой мачты
  • Документальный фильм рассказывающий о системе HAARP
  • Загоризонтная радиолокационная станция (ЗГРЛС) «Дуга» или о былом QRM
  • Как изучить телеграф за три недели
  • Работа в эфире с роботом IY4M — Marconi Memorial Beacon
  • История появления светодиодных ламп
  • Развитие радиосвязи и радиовещания в России
  • Как в СССР защищали «Жигули» от угона по радиолюбительски
  • Настоящий Радиолюбитель (песня)

( 2 оценки, среднее 5 из 5 )

Виртуальный музей старых радиодеталей XX века

Селеновый выпрямитель АВС-120-270М очень часто встречался в электронике, особенно в радиоприёмниках и радиолах. Представленный на фото экземпляр извлечён приёмника, пролежавшего несколько лет под открытым небом, поэтому он оказался испорчен и было принято решение разобрать его, чтобы показать внутреннее устройство.

В цене ABC 80260 и All

Корпус выпрямителя АВС-120-270М состоит из задней крышки и верхней пластины, обе выполнены из алюминия. Под верхней пластиной находится прокладка из изоляционного материала.

В цене ABC 80260 и All

Внутри располагается пластмассовая форма с отделами для стопочек пластин. Снизу к ней приклеены два слоя эластичного прозрачного изоляционного материала. На фото видно, что контакты-перемычки, соединяющие столбики пластин, подверглись коррозии, к сожалению, как и сами пластины.

В цене ABC 80260 и All

В цене ABC 80260 и All

Вся конструкция полностью разборная.

В цене ABC 80260 и All

В цене ABC 80260 и All

Каждый столбик состоит из пяти пластин.

В цене ABC 80260 и All

В цене ABC 80260 и All

Выпрямитель АВС-80-260. Провода к его выводам не припаяны, а приварены. Этот метод часто применялся в ламповой электронике.

В цене ABC 80260 и All

Ещё один селеновый выпрямитель 1976 года, долгожданный экспонат в нашем виртуальном музее. Встречаются они очень редко.

В цене ABC 80260 и All

Селеновый элемент является основой селенового выпрямителя. Почти все характеристики выпрямителя определяются качеством, селенового элемента. Электрические же характеристики полностью определяются размерами и количеством соединенных элементов. Селеновый элемент представляет собой плоскую пластину, образованную последовательным соединением слоев ряда металлов и полупроводников. В конструкции селеновых элементов следует различать несколько основных узлов: основание, слой полупроводника – селена и верхний электрод.

В вентилях обоих типов в качестве основания, на котором строится выпрямительный элемент, применяется алюминиевая пластинка толщиной 0,8 мм. Основание служит также одним из токосъемных электродов. Вторым токосъемным электродом у элементов серии “А” служит так называемый катодный сплав из олова и кадмия, а у элементов серии “Г” – алюминиевая фольга. Толщина слоя селена равна 50-60 мк.

Технология изготовления селеновых элементов предусматривает образование запорного слоя только на границе селена с одним из электродов. У элементов серии “А” запорный слой расположен на границе между селеном и катодным сплавом. У элементов серии “Г”, наоборот, запарный слой образуется между селеном и алюминиевым основанием.

Различное расположение запорного слоя определяет и разную полярность для прямого и обратного направлений у вентилей обоих типов, относительно основания. У элементов серии “А” прямой ток протекает при приложении положительного потенциала к основанию элемента, а отрицательного- к катодному сплаву; у вентилей серии “Г” полярность обратная, т. е. анодом элемента служит фольга, а катодом – алюминиевое основание. Серия “Л” – отличается тем, что алюминиевая подложка (основание) перед нанесением слоя селена подвергается электрохимическому травлению, чем обеспечивается более надежный контакт алюминия с селеном и более низкие переходные сопротивления в пропускном направлении.

Выпрямители остаются полностью работоспособными в случае, когда через них, в режиме перенапряжения, проходит ток значительной величины.

Столь высокая стойкость селеновых элементов к перенапряжениям и возможность последовательного соединения практически любого количества элементов позволяет создавать на их базе приборы типа ограничителей, которые с успехом применяются для защиты кремниевых диодов в ряде выпрямительных агрегатов, а также для гашения дуги при размыкании под нагрузкой реле и контакторов.

В отличие от кремниевых и германиевых диодов селеновые выпрямители позволяют соединять их последовательно без каких-либо выравнивающих элементов. В промышленности производятся сборки селеновых выпрямителей на рабочее напряжение до 240 кв.

К группе выпрямителей открытой конструкции относятся такие, которые собираются из селеновых элементов на стяжной шпильке так, что элементы не закрываются никаким корпусом и которые легко могут быть узнаны по внешнему виду. Основной вид селенового выпрямителя открытой конструкции представляет собой выпрямительный столбик.

Росимущество:  ТУ РОСИМУЩЕСТВА В САМАРСКОЙ ОБЛАСТИ

Для улучшения охлаждения выпрямителя между элементами оставляется зазор, который регулируется количеством или размерами дистанционных шайб. Они же создают электрический контакт между выпрямительными элементами.

Селеновые выпрямители обладают целым рядом специфических свойств, которыми не обладают ни кремниевые, ни германиевые диоды. Благодаря этим свойствам селеновые приборы остаются самым распространенным полупроводниковым прибором, несмотря на бурное развитие кремниевых диодов.

После воздействия таких перегрузок селеновые выпрямители полностью работоспособны и их параметры практически не изменяются. Число импульсов перегрузки может быть любым, при условии, что абсолютный перегрев элементов не превысит норм, указанных в ТУ.

Селеновые выпрямители допускают длительную работу (в течение нескольких часов) при подводимом напряжении на 10% выше номинального значения.

Селеновые элементы обладают свойством самозалечивания, т. е. способностью восстановления своих выпрямляющих свойств после пробоя отдельных селеновых элементов. Это позволяет применять селеновые выпрямители в условиях значительной нестабильности питающего напряжения и даже при наличии в сети отдельных бросков напряжения, значительно превышающих номинальную величину подводимого напряжения.

Проводимые испытания позволяют констатировать, что селеновые выпрямители могут быть применены для целей выпрямления рабочего напряжения вплоть до частот 40 – 50 кГц. При этом практически не наблюдается значительного перегрева селеновых элементов, а снижение величины выпрямленного напряжения в – номинальном режиме работы не превышает 30% по сравнению, с величиной, полученной при частоте напряжения 500 гц.

Селеновые элементы имеют такую особенность, что их прямая и обратная ветвь вольт-амперной характеристики в некотором диапазоне температур имеют отрицательные температурные коэффициенты, т.е. и прямое падение напряжения и обратный ток с возрастанием температуры уменьшаются.

Наличие отрицательного температурного коэффициента прямого падения напряжения и обратного тока позволяют допускать работу селеновых выпрямителей в таких условиях, когда их абсолютная температура будет превышать предельные значения, указанные в ТУ, вплоть до температур инверсии температурного коэффициента и использовать селеновые выпрямители при повышенных температурах без снижения нагрузки или значительно перегружать выпрямители, в случае эксплуатации их в нормальных условиях. Но следует иметь ввиду, что в случае работы выпрямителя в режимах с абсолютной температурой элемента выше указанного в ТУ, у них может снизиться срок службы по сравнению с гарантированным ТУ.

В тех случаях, когда от выпрямителя не требуется значительного срока службы, он может быть выполнен с меньшими габаритами, за счет снижения расстояний между отдельными элементами.

Почти все виды селеновых выпрямителей могут быть использованы с током нагрузки, равным 2-м номинальным значениям. Для этого необходимо создать искусственное охлаждение пластин так, чтобы не превысить предельной температуры, указанной в ТУ.

Дополнительное охлаждение может быть получено следующими способами:- постановкой каждого элемента на дополнительную металлическую пластину – радиатор;- обдувом выпрямителя воздухом;- помещением выпрямителя в масло.

Основным параметром, определяющим пригодность к эксплуатации, для селенового выпрямителя является величина выпрямленного напряжения при заданных подводимом напряжении и токовой нагрузке. Величина выпрямленного напряжения замеряется при включении выпрямителей на омическую нагрузку.

В процессе монтажа и подготовительных операций выпрямители не должны подвергаться механическим повреждениям.

При производстве механических работ, осуществляемых в процессе монтажа (сверление отверстий, нарезание резьб и т. п.), должна быть устранена всякая возможность засорения выпрямителей, металлическими стружками и пылью.

Перед пайкой необходимо осуществлять надежное механическое скрепление монтажных проводов с выводами выпрямителя.

После установки выпрямителей в аппаратуру крепежные гайки и концы стяжных шпилек (винтов) выпрямителей рекомендуется дополнительно защищать лаковым или другим покрытием.

В случае необходимости при установке в аппаратуру допускается укорачивать концы стяжных шпилек выпрямителей или винтов, причем места среза для защиты от коррозии должны быть покрыты соответствующим лаком или краской.

При производстве этих работ должны быть приняты меры к устранению всякой возможности механического повреждения выпрямителей.

Присутствие паров ртути выводит выпрямители из строя.

22 нравится? 9

Нашел у соседа в хламе АВС-80-260 . пятый месяц 66 год.

Структура= Основание пластин алюминиевое, полупроводниковая сторона состоит из тончайших слоев: никеля-селена-селенида кадмия-сплав кадмий висмут олово.

АВС-12-22 с надписью ОПЫТНЫЙ. 1958 г.Нулячий,в бумаге.

Не выдержит, это слаботочное устройство.

Re: выпрямитель авс-120-270м его характеристикиПодскажите! Выдержит ли, выпрямитель АВС-120-270,если его использовать за место моста на зарядное устройство 12-ти вольт?

Привет,Сергей!Если АВС-120-270М исправен, то я у тебя его купил бы.
