Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Самый полный справочник здесь!

Извлечением драгметаллов (аффинаж) занимаются только уполномоченные специализированные организации – аффинажные заводы, которые имеют соответствующие лицензии и необходимое оборудование для того чтобы проводить необходимые технологические операции без вреда для окружающей среды. Мы настоятельно не рекомендуем вам пытаться самостоятельно извлекать драгметаллы из радиодеталей, катализаторов и проч., т.к. во-первых это запрещено законом, а во-вторых – не безопасно для вашей жизни и здоровья. На нашем сайте Вы можете ознакомиться с содержанием драгметаллов в радиодеталях и различном оборудовании. В радиодеталях и приборах производства СССР содержатся такие элементы как Золото Au, Серебро Ag, Платина Pt, Палладий Pd, Тантал Ta, реже Родий Rh и Иридий Ir в основном в виде сплавов. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую ценность. В связи с этим очень важно чтобы вышедшее из строя оборудование проходило утилизацию в соответствие с законом, т.к. тем самым обеспечивается возврат драгметаллов государству и не наносится непоправимый вред окружающей среде.

Выключатель автоматический АЕ2046 60А содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.

Обращаем ваше внимание, что часто реальное содержание драгметаллов в радиодеталях на 10-25% отличается от справочного в меньшую сторону!

Содержание драгметаллов указанно в граммах.

Справочник количества содержания ценных металлов в Выключатель автоматический АЕ2046 50А согласно паспортов формуляров и сборной информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.

Содержание драгоценных металлов в Выключатель автоматический АЕ2046 50А

Золото: 0 грамм. Серебро: 3,374 грамм. Платина: 0 грамм. Палладий: 0 грамм.

Росимущество:  Волшебный шар фильм — Рейтинг сайтов по тематике

Фото АЕ2046 50А:

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

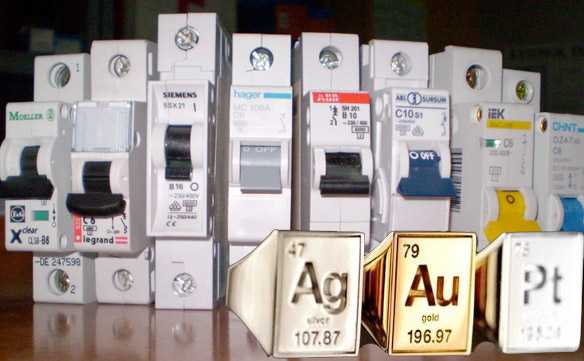

Выключатель автоматический АЕ2046 50А — золото, серебро, платина и другие драгоценные металлы

О приборе — Выключатель автоматический Выключатель — электрический аппарат для замыкания и размыкания электрической цепи, включения и отключения оборудования.

Ключ — понятие из электротехники; Бытовой выключатель освещения — устройство для зажигания и выключения электрического освещения; Автоматический выключатель — устройство для защиты электрических сетей и оборудования зданий различного назначения от перегрузок и коротких замыканий; Высоковольтный выключатель — аппарат для управления энергосистемами и их защиты. Аварийный выключатель

Бытовой выключатель — это двухпозиционный коммутационный аппарат с нормально-разомкнутыми контактами, предназначенный для работы в сетях с напряжением до 1000 вольт, не предназначенный для отключения токов короткого замыкания, без специальных устройств дугогашения, местного управления, с ручным приводом.

Остальные характеристики этого выключателя, такие как рабочий ток, степень влаго-, пыле- и взрывозащищённости (IP), климатическое исполнение, способ установки, материал контактов — определяются производителем и зависят от конкретной модели.

Более того, для бытового выключателя актуально конструктивное исполнение — для внутренней установки (встраиваемым в стену, для скрытой проводки) или для внешней установки (устанавливаемым на стену, для открытой проводки).

В основном применяются для включения и выключения освещения (люстр, плафонов). Для этой же цели в продаже появились выключатели с плавным управлением освещённости: светорегуляторы, диммеры, триммеры.

Выключатель автоматический — видео.

Характеристики АЕ2046 50А:

Купить или продать а также цены на Выключатель автоматический АЕ2046 50А:

Оставьте отзыв о АЕ2046 50А:

Автоматические выключатели АЕ 1031 предназначены для защиты осветительных электрических цепей переменного тока частоты 50 и 60 Гц при перегрузках и токах короткого замыкания и для нечастых (до 30 включений в сутки) оперативных включений и отключений электрических цепей вручную. Выпускаются для ремонтных целей. Выключатель состоит из основания, крышки, механизма свободного расцепления, контактной системы, расцепителя максимального тока, дугогасительного устройства. Контактная система состоит из подвижных и неподвижных контактов и обеспечивает одинарный разрыв цепи. Дугогасительное устройство представляет собой камеру с деионной решеткой, состоящей из стальных дугогасительных пластин.Коммутационное положение выключателя указано знаками:«1» — включен; «0» — выключен.

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Расшифровка АЕ1031, структура условного обозначения, маркировка.

АЕ-1031-Х-ХХХ:

АЕ — серия выключателей автоматических;
10 — номер разработки;
3 — величина выключателя в зависимости от номинального тока: 3 — 25 А;
1 — однополюсной;
Х — условное обозначение вида максимальных расцепителей тока: 1 — электромагнитный и тепловой, 2 — тепловой;
ХХХ — климатическое исполнение и категория размещения УХЛ4, О4, Т3 со степенью защиты
IР20; ХЛ2, Т2 со степенью защиты IР54 согласно ГОСТ 15150-69.

Золото : 0Серебро : 0,17-0,328Платина : 0МПГ (металлы платиновой группы) : 0

Технические характеристики АЕ 1031

Номинальное напряжение (50 и 60 Гц), В — 380
Номинальный ток выключателя, А — 25
Число полюсов — 1
Предельная коммутационная способность (при напряжении до 110% номинального, соs = 0,9, ударное значение), кА, при:
6 А, 220 В — 1,2
10-25 А, 220 В — 1,8
6-25 А, 380 В — 1,2
Одноразовая предельная коммутационная способность (ударное значение), кА, при:
220 В — 3,5
380 В — 1,8
Уставка по току срабатывания максимального расцепителя тока с обратно зависимой от тока выдержкой времени, кратная Iн — 1,25 или 1,5
Износостойкость, циклов ВО: механическая — 25000
коммутационная — 20000
Потребляемая мощность, Вт, не более — 5
Степень защиты (ГОСТ 14254-80):
выключателя — IР20
зажимов с передним присоединением — IР10
зажимов с задним присоединением — IР00
для оболочки и выводных зажимов — IР54
Масса выключателя, кг:
IР20, переднее присоединение проводников — 0,16
IР20, заднее присоединение проводников — 0,176
IР54 — 0,65
Гарантийный срок эксплуатации, лет — 3

При температуре воздуха 40°С с холодного состояния: выключатели не срабатывают при токе 1,05 от номинального в течение менее 2 ч;
срабатывают при токе 1,25 от номинального за время не более 20 мин (для уставки тока 1,25 Iн); срабатывают при токе 1,5 от номинального
за время не более 20 мин (для уставки тока 1,5 Iн).

Устройство автоматического выключателя АЕ 1031

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Устройство АЕ 1031 с передним подключением: 1 — основание, 2 — механизм свободного расцепления с приводом, 3 — крышка, 4 — расцепители максимального тока, 5 — зажимы для подсоединения проводов, 6 — коммутирующие контакты, 7 — дугогасительное устройство.

Габаритные и установочные размеры АЕ 1031

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Габаритные, установочные и присоединительные размеры выключателей АЕ1031 со степенью защиты IP20
а — переднее присоединение внешних проводников на лицевой
стороне панели;
б — переднее присоединение внешних проводников с возможностью
крепления общей планкой;
в — заднее присоединение внешних проводников на задней стороне
панели;
г — заднее присоединение внешних проводников на лицевой стороне
панели;
д — со степенью защиты IP54

Автоматические выключатели общепромышленного применения АЕ2040М, АЕ2040, АЕ2050М, АЕ2050М1, АЕ2060М1 выпускаются в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частотой 50, 60 Гц на напряжения до 400 В с рабочими токами до 160 А, для защиты от токов коротких замыканий и перегрузок, для нечастых оперативных коммутаций.

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Номинальный ток максимальных расцепителей тока Iн р для выключателей, А:АЕ2020 — 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16АЕ2030М — 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25АЕ2040; АЕ2040ХХБ — 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63АЕ2043М; АЕ2043МП; АЕ2046М; — 0,6; 0,8; 1; 1,25; 1,6; 2;

АЕ2046МП — 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63АЕ2049М — 16; 20; 25; 31,5; 40; 50; 63АЕ2050МП — 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100АЕ2053ММ; АЕ2056ММ — 80; 100АЕ2060 — 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160Номинальное напряжение переменного тока главной цепи, В: для однополюсных выключателей — До 440, частотой 50, 60 Гц для трехполюсных выключателей — До 380, частотой 50, 60 и 400 Гц; До 660, частотой 50, 60 ГцУставка по току срабатывания электромагнитного расцепителя, кратная Iном — 12 Мощность, потребляемая одним полюсом выключателя с тепловым и электромагнитным расцепителем, Вт:АЕ2020; АЕ2030М — 4АЕ2040 — 12АЕ2040М; АЕ2040МП — 8АЕ2050МП; АЕ2050ММ — 15АЕ2060 — 20Номинальный ток свободных вспомогательных контактов, А — 2,5Коммутируемый ток свободных контактов при напряжении переменного и постоянного тока 24 В, мА — 25Номинальное напряжение переменного и постоянного тока независимого расцепителя, В — 24; 36; 110; 127; 220; 380Напряжение срабатывания независимого расцепителя от Uн, % — 70-120Срок службы выключателя, лет — 10

Расшифровка АЕ20 (АЕ-2046, АЕ-2056, АЕ-2066), маркировка

АЕ-20-Х1-Х2-Х3-Х4-Х5 -Х6-Х7-ХХ8-ХХ9-Х10:АЕ — серия выключателей автоматических;20 — номер разработки;Х1 — величина выключателя в зависимости от номинального тока (2-16 А; 3-25 А; 4-63 А; 5-100 А; 6-160 А);Х2 — число полюсов в комбинации с максимальными расцепителями тока (3 — трехполюсные с электромагнитными максимальными расцепителями тока; 4 — однополюсные с электромагнитными и тепловыми максимальными расцепителями тока; 6 — трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока; 9 — трехполюсные с тепловыми максимальными расцепителями тока);Х3 — наличие буквы М — для выключателей модернизированных (АЕ2030М; АЕ2040М; АЕ2050ММ), М1 — модификация модернизированного выключателя с габаритами 207х75х90 на ток 160 А;Х4 — наличие буквы П — для выключателей с повышенной предельной и одноразовой коммутационной способностью (для выключателей АЕ2040МП, АЕ2050МП);Х5 — наличие свободных контактов (1 — без свободных контактов; 2 — один замыкающий свободный контакт; 3 — один размыкающий свободный контакт; 4 — один замыкающий и один размыкающий свободные контакты);Х6 — дополнительные расцепители (0 — без дополнительных расцепителей; 2 — независимый расцепитель);Х7 — температурная компенсация и регулировка номинального тока теплового расцепителя (Р — регулировка номинального тока тепловых расцепителей и температурная компенсация; Н — регулировка номинального тока тепловых расцепителей без температурной компенсации; Б — без регулировки номинального тока тепловых расцепителей и температурной компенсации для распределительных пунктов (с уменьшенными габаритными размерами); 0 — без регулировки номинального тока тепловых расцепителей и температурной компенсации);ХХ8 — степень защиты (00 — IР00; 20 — IР20, 54 — IР54 (для выключателей типа АЕ2040М);ХХ9 — климатическое исполнение У, Т категории размещения 3 (в оболочке степени защиты IР00) по ГОСТ 15150-69, а также исполнения У, Т, УХЛ категории размещения 2 (в оболочке степени защиты IР54);Х10 — класс износостойкости (А — первый; Б — второй).

Золото : 0Серебро : 2,639-2,7357 (в зависимости от модификации и года выпуска)Платина : 0МПГ (металлы платиновой группы) : 0

Устройство автоматического выключателя серии АЕ 20

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Все узлы АЕ 20 размещены в пластмассовом корпусе 2, закрытом крышкой 7. Через зажимы 4 выключатель соединяется с внешней электрической цепью, а контактами 3 осуществляется коммутация этой цепи. Для облегчения гашения электрической дуги применена дугогасительная решетка из стальных пластин 5. Рукояткой 8 через механизм 6 управления выключателем его включают и отключают вручную. При помощи электромагнитного 1 и теплового 9 расцепителей, действующих на отключающую рейку, обеспечивается автоматическое отключение токов к. з. и перегрузки.

Операция включения и отключения выключателей осуществляется перемещением рукоятки соответственно в положение «I» и в положение «0». При токах перегрузки или КЗ, превышающих уставку по току срабатывания, контактная система автоматически отключается .Отключение выключателей под действием расцепителей происходит независимо от того, удерживается или нет рукоятка вручную во включенном положении. Механизм свободного расцепления обеспечивает мгновенное замыкание и размыкание контактной системы при автоматическом и ручном управлении.Включение выключателя после автоматического срабатывания производится перемещением рукоятки в положение «0», при этом осуществляется взвод, а затем поворотом в положение «I» — включение.

Предельная коммутационная способность выключателей серии АЕ20

* Для степени защиты IP54.

Разовая предельная коммутационная способность АЕ20

Износостойкость выключателей в зависимости от класса износостойкости АЕ20

* В счет циклов ВО без тока.
** Число циклов в других режимах, в режимах нормальной коммутации (для электродвигателей) должно указываться предприятием-изготовителем
в информационных материалах.

Выключатели АЕ20 допускают присоединение внешних проводников:без кабельных наконечников на номинальные токи 16 А, 63 А (для пунктов распределительных и однополюсных) и на токи расцепителей 10-31,5 А (на номинальный ток 63 А);на токи расцепителей 40-50 А для алюминиевых проводников, оконцованных специальными типа «А» (алюминиевыми), а для медных — стандартными кабельными наконечниками по ГОСТ 7386-80;на токи расцепителей 63 А — специальными кабельными наконечниками типа «М» (медными) и типа «А» (алюминиевыми).Выключатели АЕ20М допускают присоединение внешних проводников:на номинальный ток 25 и 63 А без кабельных наконечников;на номинальный ток 100 А:на токи расцепителей 40-100 А — со специальными кабельными наконечниками для медных (типа «М») и алюминиевых (типа «А») проводников, на меньшие токи расцепителей — без наконечников;на номинальный ток 160 А:на токи расцепителей 16-50 А без кабельных наконечников;на большие токи расцепителей с помощью алюминиевых стандартных наконечников по ГОСТ 7387-82 для алюминиевых проводников; с помощью медных стандартных кабельных наконечников по ГОСТ 7386-80 сечением до 50 мм2; с помощью специальных наконечников (типа «М») сечением свыше 50 мм2 для медных проводников.Выключатели со степенью защиты IР54 допускают ввод проводов, проводов в трубах, кабелей с резиновой или пластмассовой изоляцией с помощью сальников.

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Минимально допустимые расстояния от выключателя до металлических частей.

Электрические схемы выключателей АЕ20, АЕ20М с электромагнитными и тепловыми максимальными расцепителями тока

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

с независимым расцепителем

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

с независимым расцепителем и со свободными контактами

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Габаритные размеры автоматических выключателей серии АЕ 20

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Автоматический выключатель АП50-3МТ драгметаллы.

Выключатели автоматические АЕ 2046 серии из наличия

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Поставим по выгодным ценам в короткие сроки Транспортной компанией в любой регион России. До терминала ТК довозим быстро и бесплатно.

АЕ 2046 М-100-00 У3 8А

АЕ 2046 М-100-00 У3 Б 8А

АЕ 2046 МП-100-00 У3 8А

АЕ 2046-10Р-00 У3 40А

АЕ 2046-100-00 У3 12,5А

АЕ 2046 -10р-00 У3-А 50А

АЕ 2046-100-00 У3 16А

АЕ 2046М -100-00 У3 Б 12,5А

АЕ 2046М -100 25А

АЕ 2046 -100 У3 31,5А

АЕ 2046 МП-100-00 У3 А 12,5А

Выключатели автоматические серий АЕ20 и АЕ20М (модернизированные) предназначены для защиты электрических цепей от токов перегрузки и токов КЗ, а также для оперативных включений и отключений цепей (с частотой до 30 включений в час) напряжением до 660 В переменного тока частотой 50, 60 Гц, напряжением до 380 В частотой 400 Гц.

Номинальный ток максимальных расцепителей тока Iн р для выключателей, А: АЕ2020 — 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16 АЕ2030М — 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25 АЕ2040; АЕ2040ХХБ — 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63 АЕ2043М; АЕ2043МП; АЕ2046М; — 0,6; 0,8; 1; 1,25; 1,6; 2;

Расшифровка АЕ20 (АЕ-2046, АЕ-2056, АЕ-2066 ), маркировка.

АЕ — серия выключателей автоматических; 20 — номер разработки; Х1 — величина выключателя в зависимости от номинального тока (2-16 А; 3-25 А; 4-63 А; 5-100 А; 6-160 А); Х2 — число полюсов в комбинации с максимальными расцепителями тока (3 — трехполюсные с электромагнитными максимальными расцепителями тока; 4 — однополюсные с электромагнитными и тепловыми максимальными расцепителями тока; 6 — трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока; 9 — трехполюсные с тепловыми максимальными расцепителями тока); Х3 — наличие буквы М — для выключателей модернизированных (АЕ2030М; АЕ2040М; АЕ2050ММ); Х4 — наличие буквы П — для выключателей с повышенной предельной и одноразовой коммутационной способностью (для выключателей АЕ2040МП, АЕ2050МП); Х5 — наличие свободных контактов (1 — без свободных контактов; 2 — один замыкающий свободный контакт; 3 — один размыкающий свободный контакт; 4 — один замыкающий и один размыкающий свободные контакты); Х6 — дополнительные расцепители (0 — без дополнительных расцепителей; 2 — независимый расцепитель); Х7 — температурная компенсация и регулировка номинального тока теплового расцепителя (Р — регулировка номинального тока тепловых расцепителей и температурная компенсация; Н — регулировка номинального тока тепловых расцепителей без температурной компенсации; Б — без регулировки номинального тока тепловых расцепителей и температурной компенсации для распределительных пунктов (с уменьшенными габаритными размерами); 0 — без регулировки номинального тока тепловых расцепителей и температурной компенсации); ХХ8 — степень защиты (00 — IР00; 20 — IР20, 54 — IР54 (для выключателей типа АЕ2040М); ХХ9 — климатическое исполнение У, Т категории размещения 3 (в оболочке степени защиты IР00) по ГОСТ 15150-69, а также исполнения У, Т, УХЛ категории размещения 2 (в оболочке степени защиты IР54); Х10 — класс износостойкости (А — первый; Б — второй).

Низкие цены, гарантия качества изделия, наличие на складе в короткие сроки, поставка в любой регион России Транспортной компанией, индивидуальный подход к каждому клиенту, четкое соблюдение всех договорных обязательств!

АЕ2046МП — 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63 АЕ2049М — 16; 20; 25; 31,5; 40; 50; 63 АЕ2050МП — 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100 АЕ2053ММ; АЕ2056ММ — 80; 100 АЕ2060 — 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160 Номинальное напряжение переменного тока главной цепи, В: для однополюсных выключателей — До 440, частотой 50, 60 Гц для трехполюсных выключателей — До 380, частотой 50, 60 и 400 Гц; До 660, частотой 50, 60 Гц Уставка по току срабатывания электромагнитного расцепителя, кратная Iном — 12 Мощность, потребляемая одним полюсом выключателя с тепловым и электромагнитным расцепителем, Вт: АЕ2020; АЕ2030М — 4 АЕ2040 — 12 АЕ2040М; АЕ2040МП — 8 АЕ2050МП; АЕ2050ММ — 15 АЕ2060 — 20 Номинальный ток свободных вспомогательных контактов, А — 2,5 Коммутируемый ток свободных контактов при напряжении переменного и постоянного тока 24 В, мА — 25 Номинальное напряжение переменного и постоянного тока независимого расцепителя, В — 24; 36; 110; 127; 220; 380 Напряжение срабатывания независимого расцепителя от Uн, % — 70-120 Срок службы выключателя, лет — 10

Выключатель состоит из следующих основных узлов: расцепителей максимального тока; корпуса; контактной системы; выводных зажимов; дугогасительного устройства; механизма свободного расцепления; крышки; рукоятки; регулятора тока несрабатывания теплового расцепителя; дополнительных расцепителей и других вспомогательных узлов. Независимый расцепитель устанавливается вместо теплового или электромагнитного расцепителя. Контактная система состоит из подвижных и неподвижных контактов и обеспечивает одинарный разрыв цепи в каждой фазе. Дугогасительное устройство представляет собой камеру с деионной решеткой, состоящей из стальных дугогасительных пластин. Коммутационное положение выключателя указано знаками: «1» — включенное, «0» — отключенное. В качестве указателя коммутационного положения используется рукоятка управления. Узел регулировки тока несрабатывания теплового расцепителя представляет собой термоэлемент с термобиметаллом температурной компенсации и регулировочное устройство. Регулировочное устройство состоит из системы рычагов и регулировочного винта. Присоединительные зажимы выключателей допускают присоединение как медных, так и алюминиевых проводников сечением согласно табл. 6, зажимы вспомогательной цепи — сечением от 0,5 до 2,5 мм 2 .

Предельная коммутационная способность выключателей серии АЕ20 степени защиты IР00, IР20

Выключатель автоматический АЕ2046 3х полюс

Справочник количества содержания ценных металлов в Выключатель автоматический АЕ2046 3х полюс согласно паспортов формуляров и сборной информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.

Содержание драгоценных металлов в Выключатель автоматический АЕ2046 3х полюс

Золото: 0 грамм. Серебро: 9,4886 грамм. Платина: 0 грамм. Палладий: 0 грамм.

Фото АЕ2046 3х полюс:

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Выключатель автоматический АЕ2046 3х полюс – золото, серебро, платина и другие драгоценные металлы

О приборе – Выключатель автоматический Выключатель — электрический аппарат для замыкания и размыкания электрической цепи, включения и отключения оборудования.

Выключатель автоматический – видео.

Характеристики АЕ2046 3х полюс:

Купить или продать а также цены на Выключатель автоматический АЕ2046 3х полюс:

Содержание серебра и цветных металлов в автоматических выключателях ВА 55-43 «КЭАЗ» из паспорта 2013 года (приложение А и Б по Ag для автоматов стационарного и выкатного исполнений соответственно, приложение В раскрывает содержание меди и алюминия).

Предложенный документ выпущен в свет в 1985 году, к сожалению в современный период подобных данных в обобщённом виде выпускать не будут. Поэтому довольствоваться придётся этими данными, хотя они и устаревшие.

В пояснительной записке перед таблицей присутствует указание, что данные верные для автоматических выключателей, контакторов и пускателей, выпущенных в период с 1980 до 1984 года. В современных заводских каталогах практически не встречаются данные по содержанию драгметаллов.

Опираясь на представленные цифры, возможно в первом приближение выяснить сколько серебра содержится в том или ином коммутационном аппарате.

Примеры содержания серебра в низковольтной аппаратуре из номенклатуры интернет-магазина

Серебро (Ag) в коммутационных аппаратах, зачастую, применяют в главных контактах для уменьшения электрического сопротивления в зоне соприкосновения. С низкой точностью можно обозначить содержание серебра в предложенных ниже автоматических выключателях, контакторах и пускателях (полная информация в самом документе – ссылка в самом верху страницы).

Следует сравнивать указанный в таблице ресурс аппарата с коммутационной износостойкостью нового устройства, а также учитывать отработанный ресурс, чтобы вносить соответствующую поправку в массу серебра.

Автоматические выключатели АЕ2043, АЕ2043М, АЕ2046, АЕ2046М, АЕ2053М, АЕ2056М, АЕ2063М1, АЕ2066М1

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Выключатели общепромышленного применения АЕ2043, АЕ2043М, АЕ2046, АЕ2046М, АЕ2053М, АЕ2056М, АЕ2063М1, АЕ2066М1 выпускаются в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц;

Выключатели с расцепителями тока перегрузки без регулировки номинального тока и без температурной компенсации – для защиты от перегрузок и коротких замыканий, для нечастых оперативных включений и отключений линий;

Выключатели с расцепителями тока перегрузки с регулировкой номинального тока и температурной компенсацией – для защиты от перегрузок и коротких замыканий, пуска и остановки электродвигателей;

Основное назначение выключателей серии АЕ20 – защита кабелей и проводов, а также асинхронных электродвигателей.

Регулировка теплового расцепителя. Монтаж вертикально или поворот вправо/влево на 90°. Подвод питания сверху и снизу. Температура эксплуатации от-60°С до +40°С. Применение в контактной системе экструдированных серебрографитовых контактов. Возможность подключения проводников без кабельных наконечников.

Структура условного обозначения

АЕ20 Х1Х2Х3Х4-Х5Х6Х7-Х8. А-Х9. Iн- 400АС-НРХ10. -УЗ-Х12. -КЭАЗ

Технические характеристики см. в каталоге и руководствах по эксплуатации.

Указания по формулированию заказа

В заказе должно быть указано:

  • типоисполнение автоматического выключателя (по типу максимального расцепителя);
  • обозначение модернизации;
  • номинальный ток,А;
  • уставка расцепителей тока короткого замыкания;
  • род тока и номинальное напряжение (400 АС);
  • наличие и количество вспомогательных контактов;
  • род тока и номинальное напряжение независимого расцепителя (Uc);
  • климатическое исполнение;
  • вид приемки (условия поставки);
  • обозначение торговой марки изготовителя («КЭАЗ»),

По отдельному заказу поставляются:

  • адаптер на DIN-рейку АЕ2040М-УЗ-КЭАЗ;
  • комплект кабельных наконечников АЕ2050М-УЗ-КЭАЗ.

Примеры записи обозначения выключателей при их заказе и в документации другого изделия.

1) Автоматический выключатель АЕ2046М-100-63А-121н-400АС-УЗ-КЭАЗ,

2) Автоматический выключатель АЕ2043М-320-25А-121н-400АС-НР110АС/DС-УЗ-КЭАЗ,

3) Автоматический выключатель АЕ2046-100-63А-121н-400АС-УЗ-КЭАЗ,

4) Автоматический выключатель АЕ2056М-100-80А-101н-400АС-УЗ-КЭАЗ,

5) Автоматический выключатель АЕ2063М1-300-160А-51н-400АС-УЗ-КЭАЗ.

Максимальные расцепители токов

Расцепители тока короткого замыкания — электромагнитные мгновенного действия:

— при нагрузке любых двух полюсов током:

  • — 0,8 токовой уставки не вызывают размыкание выключателя в течение 0,2 с,
  • — 1,2 токовой уставки обеспечивают размыкание выключателя в течение 0,2 с;

— при нагрузке каждого полюса отдельно током 1,3 токовой уставки вызывают размыкание автоматического выключателя в течение 0,2 с.

Расцепители тока перегрузки — тепловые, с обратнозависимой выдержкой времени, при контрольной температуре 30°С при нагрузке всех полюсов имеют:

— условный ток нерасцепления -1,05 In;

— условный ток расцепления -1,3 In;

  • 1 ч. для расцепителей 16-63 А,
  • 2 ч. для расцепителей 80-160 А.

Регулировка номинального тока тепловых расцепителей:

  • от 0,9 1н до 1,15 1н (для автоматических выключателей на токи 10. 50 А);
  • от 0,9 1н до 1,15 1н (для автоматических выключателей на токи 63,80; 100 А).

Вспомогательные контакты предназначены для коммутации цепей управления соответствуют ГОСТ Р 50030.5.1-2005.

Минимальная включающая способность на переменном токе: 5 мАпри 17 В. Коммутационная и механическая износостойкость при приведенных значениях токов и напряжений соответствует общему количеству циклов оперирования автоматических выключателей.

Независимый расцепитель обеспечивает:

— отключение включенного автоматического выключателя при подаче на выводы катушки расцепителя напряжения постоянного или переменного тока;

— расцепление автоматического выключателя при напряжениях в пределах от 70% до 110% номинального напряжения.

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Минимально допустимые расстояния от автоматических выключателей до металлических частей

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Зависимость номинального рабочего тока автоматических выключателей от температуры окружающего воздуха

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Время-токовые характеристики автоматических выключателей при одновременной нагрузке всех полюсов (справочные)

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Принципиальные электрические схемы

Содержание драгоценных металлов ae 2046 и автоматический выключатель AE2047 50A

Зажимы главных контактов автоматического выключателя допускают присоединение медных и алюминиевых проводников следующим сечением:

Номинальные токи, А Сечение присоединяемых проводников, мм2 Минимальное Максимальное одно- или многожильного гибкого жесткого АЕ2040М 0,6-63 1,5″ 25м АЕ2040 10-50 2,5 10″ 63 16″; 25″ АЕ2050М 80 6 25″ 100 35″ АЕ2050М1 125 6 50″ АЕ2060М1 125,160 6 70″

«1-круглыми изолированными неподготовленными проводниками;

«2 — с помощью стандартных кабельных наконечников по ГОСТ 7386-80;

«3 — с помощью специальных медных кабельных наконечников;

«4-с помощью проволоки медной прямоугольного сечения по ГОСТ 434-78 с размером по ширинедо 14 мм с расчетным сечением более 35 мм2 или с помощью медных шин соответствующего сечения с заправленными концами.

Примечание:зажимы автоматических выключателей АЕ2040М допускают одновременное присоединение двух проводников: круглого неподготовленного и проводника.оконцованного плоским вилочным наконечником.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
